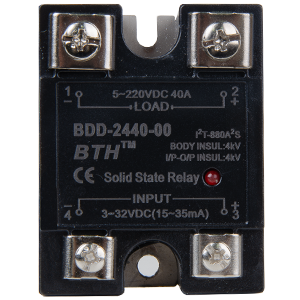

BDD-2440-00
Input DC, Working Voltage DC SSR
- Rated Current 40 Amp.
- Load voltage 12~250 VAC
- LED Input Signal Indicator
- Input Voltage 5~32VDC
Technical Data
| Model | BDD-2440-00 |
| Description | Single Phase SSR |
| Controlling Voltage | 3~14VDC 3~32VDC |
| Controlling Current | 6~35mA |
| Make ON Voltage | 3VDC |
| Break OFF Voltage | 1VDC |
| Reverse Voltage | 32VDC |
| Load Voltage | 30~240VAC 40~440VAC |
| Load Current | 40A |
| Instant Voltage | 22, 600VAC 38,900VAC |
| Voltage Drop in ON | <1.6VAC |
| On-Off Time | ≤10mS |
| Leakage Current in Off | ≤10mA |
| Dielectric Strength | ≥2500VAC |
| Insulation Resistance | 500MΩ 500VDC |
| Ambient Temperature | -30~80°C |
| Dimensions | 57.2L*43.5W*29H |
| Indicate Methold | LED |
| Mounting Type | Screw Fixing |
| Weigth | 10A≤110g 40A≤145g 80A≤150g |
Connection Diagram
